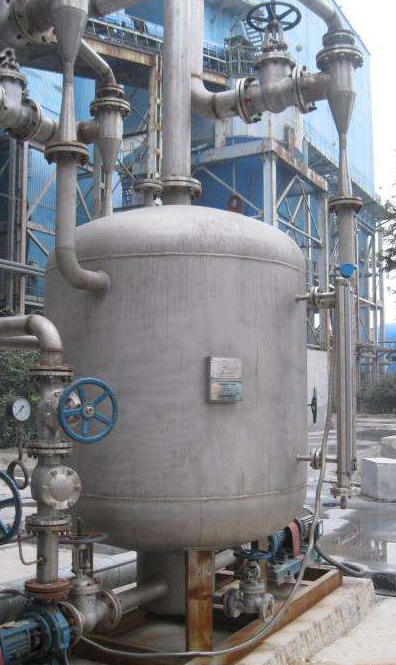

中压乏汽回收装置

产品特点 :

ZRJY-FQ吸收式乏汽回收器用途 适用于各种厂矿企业的外排低压乏汽或锅炉定连排的高温低压乏汽的回收,然后用各种常温水来吸收这些外排低压乏汽或锅炉定连排的高温低压乏汽,最后形成

立即咨询
  • 产品详情

一、ZRJY-FQ中压乏汽回收装置用途

        适用于各种厂矿企业的外排低压乏汽或锅炉定连排的高温低压乏汽的回收,然后用各种常温水来吸收这些外排低压乏汽或锅炉定连排的高温低压乏汽,最后形成高温水用于生产和生活中。特别适用于用乏汽加热易结垢的各种工业用水,可广泛用于冶金、石化、机械等行业。可回收0.02-0.5Mpa以下的乏汽和低温低压蒸汽或二次闪蒸汽,输出热水的温度在70~90℃左右。

二、ZRJY-FQ中压乏汽回收装置结构:

        乏汽回收装置由吸收段和输送段组成。吸收段由起膜室、吸射装置、乏汽吸收装置、定压快排装置、安全阀等组成;输送段由导流装置、稳压装置、汽蚀消除装置、除污装置、集水容器、碟阀、流速控制管、高温水输送泵及控制系统等组成。
在吸收段软化水和乏汽的流动为两种相对逆流的方式,软化水先通过调节阀进入吸收塔内的起膜室,起膜室主要是通过内置的多个旋膜管把软化水打散形成水膜群。软化水在起膜室内形成多个水膜群往吸收塔下部走,有一部分水膜被吸进吸射装置,另外一部分水膜进入乏汽吸收装置和乏汽混合吸收后形成70-90℃的水然后通过定压快排装置排人下面的集水容器即输送段。乏汽通过乏汽吸收塔的顶部进入吸射装置,文丘里管的吸射作用利用吸收一部分软化水,余下的乏汽出了吸射装置后,逆流往上走进入乏汽吸收装置和水膜群进行相变换热吸收。最终乏汽被全部吸收,不凝气体通过排气口排出。吸收热量后的软化水进入集水容器。
        在输送段吸收过乏汽后的高温水,通过定压快排装置依次进入安装在集水容器内的导流装置、汽蚀消除装置和除污装置,在稳压装置、流速控制管的作用下使高温水不掺汽不汽化进入高温水输送泵,然后通过控制柜内的智能控制系统控制水泵的运行状态将水输送至需要用水用热的指定地点。主要通过内部的导流装置、汽蚀消除装置、稳压装置、流速控制管对水泵入口冷凝水施加一个正压头,加大冷凝水的过冷度,从总体上防止冷凝水二次汽化;同时控制液体雷诺数,使流场保持稳定流动;通过加导流消涡装置克服局部高速区的产生,消除冷凝水二次汽化的诱导核心;通过缩短减压段,减少二次汽化诱导核心成长时间,控制汽泡受压出前不能充分地成长,使水泵处于输送单相高温水的最佳状态,以上措施使饱和或接近饱和的高温冷凝水在被水泵加压前空间顺流场中的任意一点,皆处于微过冷状态,实现了消除水泵汽蚀的功能。
该回收器机电一体,智能化自动控制。控制系统由气动调节阀、液位传感器、温度传感器和控制柜等组成。通过温度和压力控制调节阀来保证软化水的进水量从而保持罐内的水温维持在70-90℃左右,通过液位控制水泵的运行状态。当水位达到设定的高水位时,液位传感器将液位信号传给电控箱内的PLC编程器,自动启动冷凝水泵,将高温冷凝水输送到低温换热器、热力除氧器或直接送进锅炉。当水位下降到设定的低水位时,水泵自动停止输水。

三、工作原理:

        乏汽回收装置利用动态两相流原理、文丘里管原理和微过冷度原理,通过用低温水来吸收外排低压乏汽或锅炉定连排的高温低压乏汽,乏汽吸收器内能达到常压甚至微负压,有利于乏汽的排出。同时形成的高温水通过系列的汽蚀消除措施解决水泵输送高温低压水时的汽蚀问题。乏汽回收装置由吸收段和输送段组成。吸收段由起膜室、乏汽吸收装置、定压快排装置、安全阀等组成;输送段由导流装置、稳压装置、汽蚀消除装置、除污装置、集水容器、碟阀、流速控制管、高温水输送泵等组成。通过设备的上述特殊结构,使低温水与乏汽充分接触,低温水吸收乏汽的汽化潜热,使乏汽发生相变凝结成水,进入集水容器由高温水泵自动送出。
