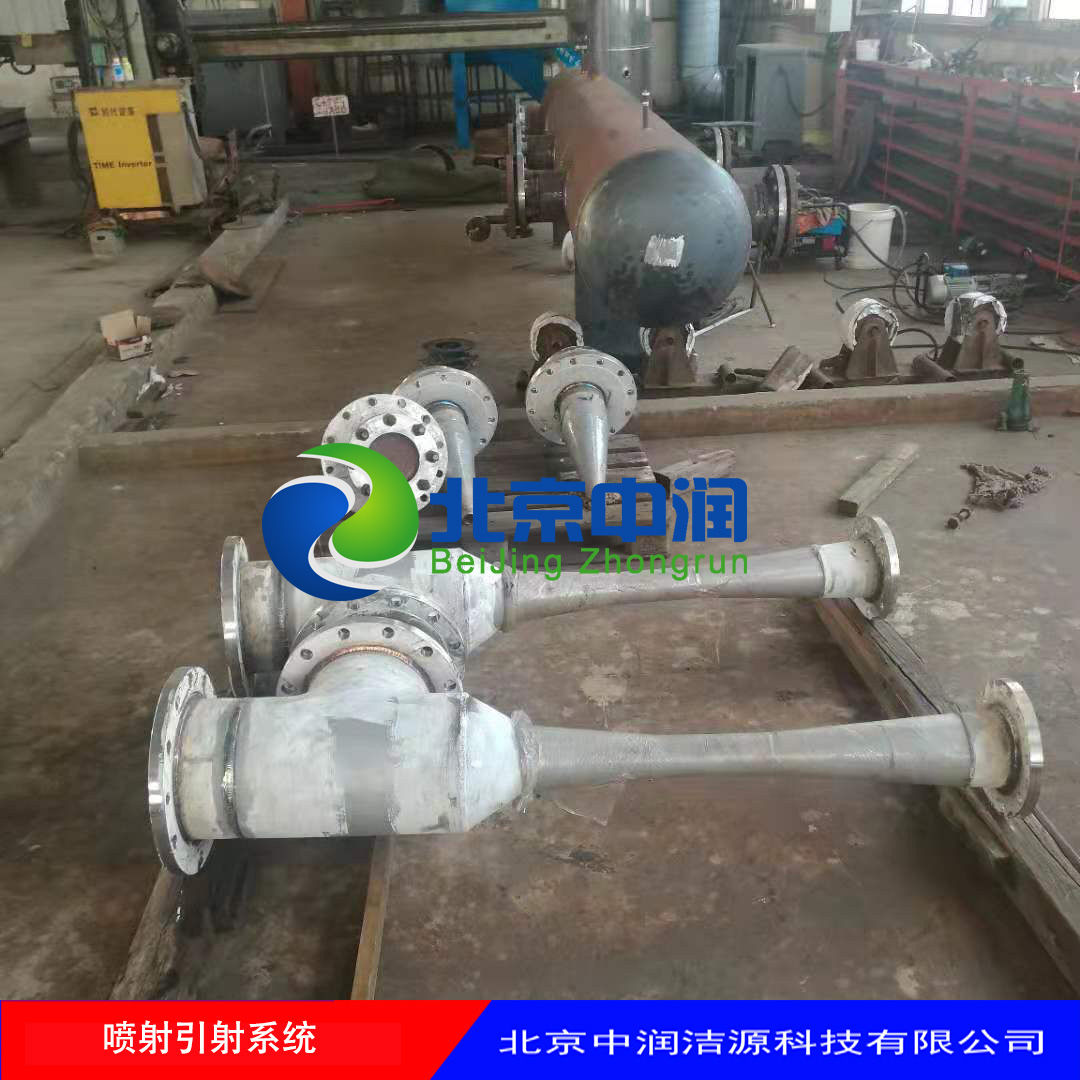

ZRJY-PZ型蒸汽喷射压缩器
 一、工作原理及结构
蒸汽喷射器是提高低压蒸汽压力的专用设备。其原理是借助高压蒸汽（工作蒸汽）喷射产生的超音速气流将低压蒸汽压力和温度提高，从而使低压蒸汽的压力和温度提高到生产工艺要求的指标，达到节能目的。
二、用途
（1）低压蒸汽升压再利用
某些工厂企业同时使用几种不同压力等级的蒸汽，而动力车间又不能全部满足各工艺段的供汽需求，这时可用蒸汽喷射器将部分低压蒸汽升压到需要压力级别，以满足工业生产的需要。（蒸汽的梯级利用）
（2）设备排汽循环再利用
某些使用蒸汽的设备，由于其排汽压力低，不能再利用。可用蒸汽喷射器将排汽升压后并入供汽管网，可实现排汽循环再利用。（低压蒸汽回收利用）
（3）闪蒸汽的回收利用
凝结水进入闪蒸罐后产生的闪蒸汽，可由蒸汽喷射器吸走并将其升压，供给生产或生活使用。（闪蒸汽的回收利用）
三、优点
（1）结构简单、无转动部件、因而寿命长、运行可靠。
（2）操作方便、出口压力稳定。
（3）节能效果显著。
（4）安装方便，可水平安装或垂直安装，与管路连接均为法兰连接，拆卸方便。
四、喷射器的性能指标喷射系数。
                              μ=GH/GP
PP—工作蒸汽压力     PH—引射蒸汽压力     PC—混合蒸汽压力
GP—工作蒸汽流量     GH—工作蒸汽流量
喷射系数的数值与蒸汽喷射压缩器的膨胀比=PP/PH、压缩比= PC/PH有关。
五、订货需知
签订合同时应提供下列相关工艺参数，驱动蒸汽压力、温度、流量；引射蒸汽压力、温度、流量；混合出口压力、温度、流量。
